ROS软路由中能实现带宽叠加。
这里我做了一个一线五拨的环境，五条宽带同时拨号。用PCC实现带宽叠加。

ROS设备RouterBOARD 493AH
ROS版本5.25

一、基本配置，使网络能够正常连通

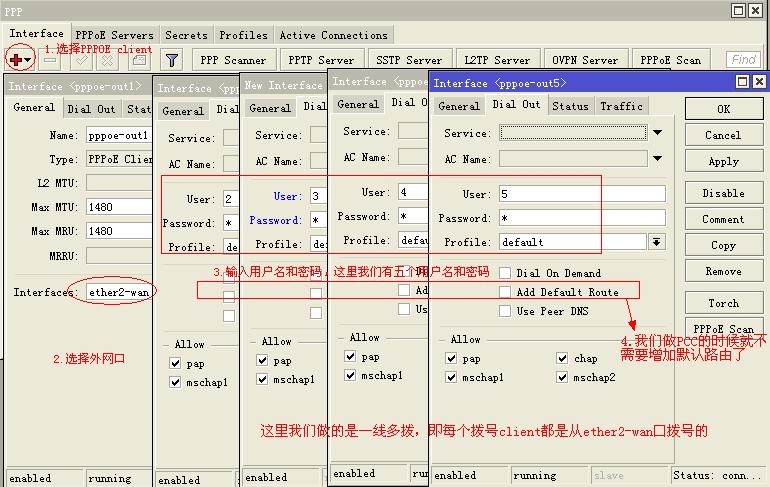

1.pppoe拨号：
拨通五个帐号
PCC设置

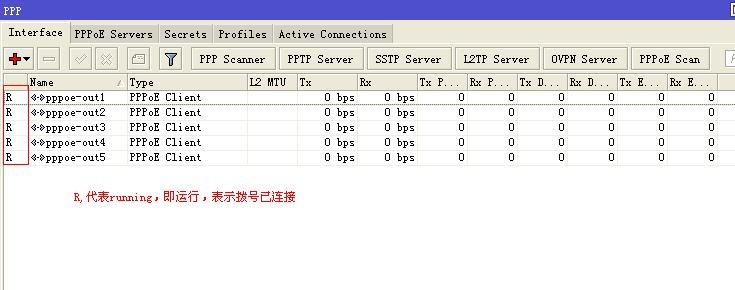

PPPOE client的连接状态，已连接

设备NAT：

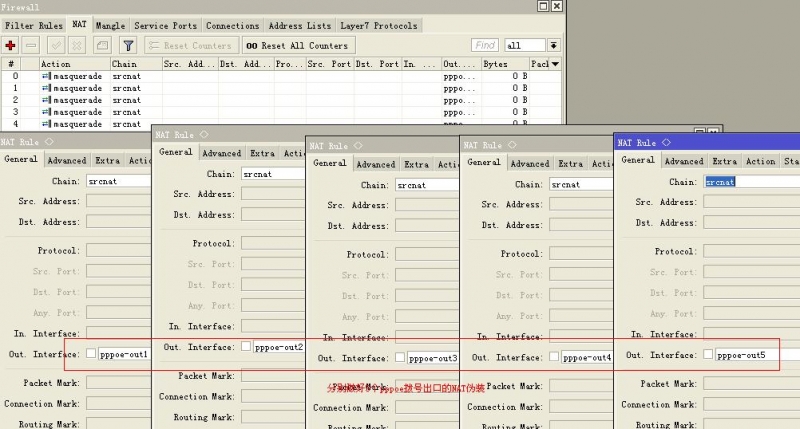

5个接口出去都做NAT

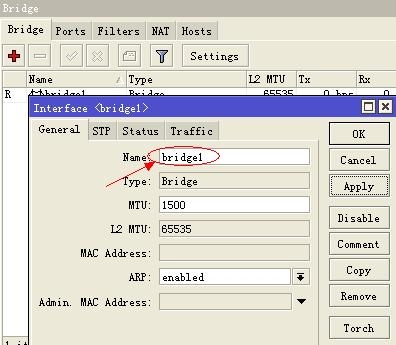

创建一个bridge，把其他局域网口添加到bridge中。

添加其他局域网口到bridge中

DHCP 服务器设置（局域网自动获取IP地址）
局域网的网段为192.168.10.0/24
把192.168.10.254作为内网的网关
设置网关的地址，接口添加到bridge1上

一般我们用DHCP setup来自动设置DHCP server这种设置比较简单快速

路由配置：

所有的基本配置都设置好了，局域网可以正常上网了，但是为了实现更好的网络环境，我们需要做更好的策略。这就需要使用PCC了，下面就看看PCC怎么做的吧。

二、PCC的配置
Mangle标记
标记内网地址为192.168.10.0的五条线路的连接标记
标记第一条连接：

本帖隐藏的内容

同理：
配置剩余的4调链路：
5/1,c2; 5/2.c3; 5/3,c4; 5/4,c5.

从连接中提取路由标记：

从连接里提取路由标记
标记第一条连接c1，命令为R1

本帖隐藏的内容

同理：
提出其他4调路由命名为R2,R3,R4,R5.

标记连接，的命名配置方式为：
[admin@MikroTik] /ip firewall mangle> print
Flags: X - disabled, I - invalid, D - dynamic

本帖隐藏的内容

0 chain=prerouting action=mark-connection new-connection-mark=c1
   passthrough=yes src-address=192.168.10.0/24 dst-address-type=!local
   per-connection-classifier=both-addresses:5/0
1 chain=prerouting action=mark-connection new-connection-mark=c2
   passthrough=yes src-address=192.168.10.0/24 dst-address-type=!local
   per-connection-classifier=both-addresses:5/1
2 chain=prerouting action=mark-connection new-connection-mark=c3
   passthrough=yes src-address=192.168.10.0/24 dst-address-type=!local
   per-connection-classifier=both-addresses:5/2
3 chain=prerouting action=mark-connection new-connection-mark=c4
   passthrough=yes src-address=192.168.10.0/24 dst-address-type=!local
   per-connection-classifier=both-addresses:5/3
4 chain=prerouting action=mark-connection new-connection-mark=c5
   passthrough=yes src-address=192.168.10.0/24 dst-address-type=!local
   per-connection-classifier=both-addresses:5/4

提取路由的命令

本帖隐藏的内容

5 chain=prerouting action=mark-routing new-routing-mark=R1 passthrough=yes
   src-address=192.168.10.0/24 connection-mark=c1
6 chain=prerouting action=mark-routing new-routing-mark=R2 passthrough=yes
   src-address=192.168.10.0/24 connection-mark=c2
7 chain=prerouting action=mark-routing new-routing-mark=R3 passthrough=yes
   src-address=192.168.10.0/24 connection-mark=c3
8 chain=prerouting action=mark-routing new-routing-mark=R4 passthrough=yes
   src-address=192.168.10.0/24 connection-mark=c4
9 chain=prerouting action=mark-routing new-routing-mark=R5 passthrough=yes
   src-address=192.168.10.0/24 connection-mark=c5

回程路由设置
需要将从那个口进入就从相应的口回去，即保证每个外网口的数据能得到正确的路由

本帖隐藏的内容

同理标记c2,c3,c4,c5的回程路由

提取回程路由

本帖隐藏的内容

同理提取c2,c3,c4,c5
命令方式：

本帖隐藏的内容

10 chain=input action=mark-connection new-connection-mark=c1 passthrough=yes
   in-interface=pppoe-out1
11 chain=input action=mark-connection new-connection-mark=c2 passthrough=yes
   in-interface=pppoe-out2
12 chain=input action=mark-connection new-connection-mark=c3 passthrough=yes
   in-interface=pppoe-out3
13 chain=input action=mark-connection new-connection-mark=c4 passthrough=yes
   in-interface=pppoe-out4
14 chain=input action=mark-connection new-connection-mark=c5 passthrough=yes
   in-interface=pppoe-out5
15 chain=output action=mark-routing new-routing-mark=R1 passthrough=yes
   connection-mark=c1
16 chain=output action=mark-routing new-routing-mark=R2 passthrough=yes
   connection-mark=c2
17 chain=output action=mark-routing new-routing-mark=R3 passthrough=yes
   connection-mark=c3
18 chain=output action=mark-routing new-routing-mark=R4 passthrough=yes
   connection-mark=c4
19 chain=output action=mark-routing new-routing-mark=R5 passthrough=yes
   connection-mark=c5

路由设置
添加五条默认路由，指定标记的路由
